Mike Rainey, AA1TJ, est souvent à la recherche de conceptions originales pour des émetteurs et des récepteurs, comme vous pouvez le voir sur son site Web. L'une de ses dernières créations est un émetteur qui tire son énergie de ... son.

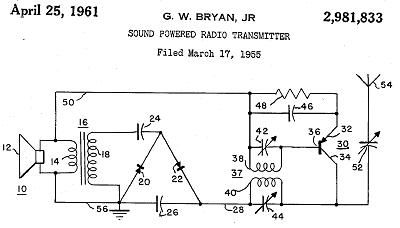

Mike s'est inspiré d'une conception de 1955 (brevetée en 1961) par George W Bryan Jr. Vous pouvez voir ici le schéma de l'émetteur original et un article sur la conception.

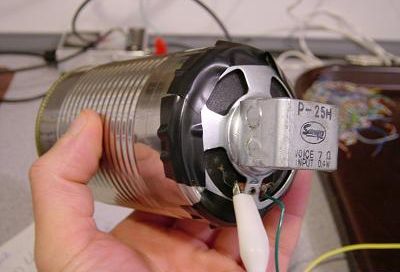

L'émetteur en 2009 est un oscillateur xtal à 3686kHz, utilisant un 2N1309 (transistor PNP). L'alimentation et le modulateur sont constitués d'un haut-parleur monté sur une boîte en fer blanc. Le nez et la bouche dans l'ouverture de la boîte (délicieuse odeur d'olives), vous devez crier aussi fort que possible. Plus il y a de bruit, plus la puissance de transmission est élevée !
Au départ, l'intention était de construire un émetteur AM. Un premier test avec Peter, W1VZR, a montré qu'un signal pouvait être entendu. Mais la modulation ressemblait au mieux à un aboiement de chien. Au mieux, Peter a commuté le récepteur de AM à CW et Mike a essayé DIT DAH DAH...DIT DAH DAH DAH" etc., qui a été bien enregistré sur CW. Le tout a été bien enregistré en CW et le premier QSO, sur une distance de 161km, a été un fait.
La puissance de sortie était d'environ 2,5 mW, avec des pointes jusqu'à 12 mW.

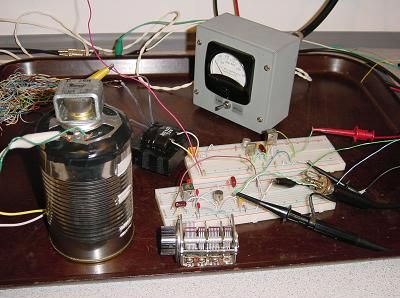

Sur la troisième photo, vous voyez une première version de l'émetteur (breadboard du haut).
Cet émetteur a bien sûr besoin d'un récepteur correspondant, dans ce cas un simple récepteur régénératif (planche à pain du bas). Tout comme l'émetteur, le récepteur est construit autour d'un seul transistor, également un 2N1309. La tension d'alimentation est de 250mV (vous avez bien lu : un quart de Volt), le récepteur lui-même continue de fonctionner à une tension d'alimentation de 180mV.
Pour l'instant, le récepteur est alimenté par une batterie. Mais l'intention est de rechercher des énergies alternatives ici aussi. Un récepteur fonctionnant à partir de l'énergie sonore est une moins bonne idée, Mike veut donc obtenir l'alimentation à partir de l'antenne elle-même : récupérer la HF de diffusion qui est partout dans l'air.
La dernière image montre l'alimentation en détail.
Après ce premier succès, Mike veut construire un véritable émetteur DSB, en espérant produire un langage clair.
A suivre ...
Mise à jour du 25 octobre :
Entre-temps, l'émetteur DSB a été construit et les premiers QSO téléphoniques ont été réalisés.
Vous pouvez suivre l'évolution de la situation sur http://mjrainey.googlepages.com/elsilbo.
