Declaration des antennes en Flandre (mise à jour 25-04-2012)

Cependant, certains champs ne vous seront demandés que lors de la saisie de la première antenne. Pour les antennes suivantes seules les champs concernant les données techniques spécifiques à la nouvelle antenne devront être remplis. Les informations de localisation devront être remplies à nouveau seulement dans le cas d’une antenne localisée à un autre endroit.

Voici un exemple de formulaire rempli. Une section avec les questions les plus fréquentes (FAQ) se trouve à la fin.
Formulaire pour la notification d'antennes d'émission ne dépassant pas 175 heures par an d'émission : aperçu des champs à remplir

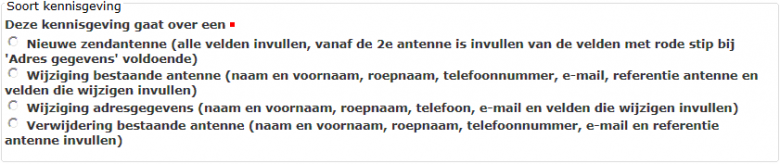

Type de notification :

Il faut choisir ici le type de notification :

• Une nouvelle antenne d'émission,
• Un changement d'antenne d'émission,
• Effacer une antenne d'émission,
• Modification de l'adresse.

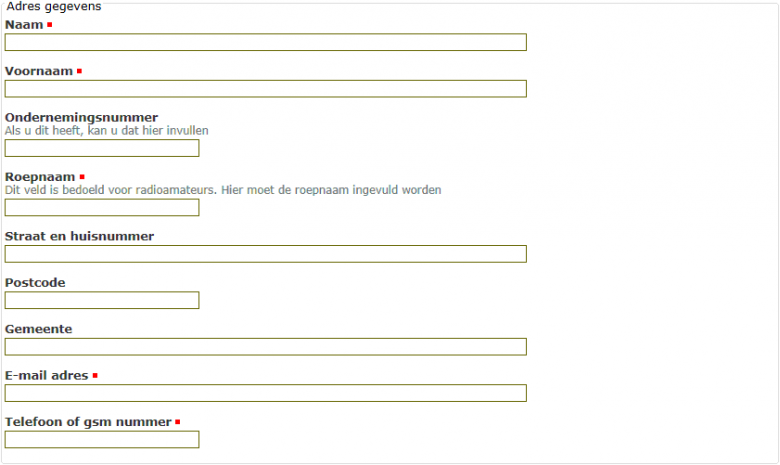

Adresse :

Les informations à donner sont claire.
Numéro d'entreprise : pour un radioamateur il ne faut rien remplir.

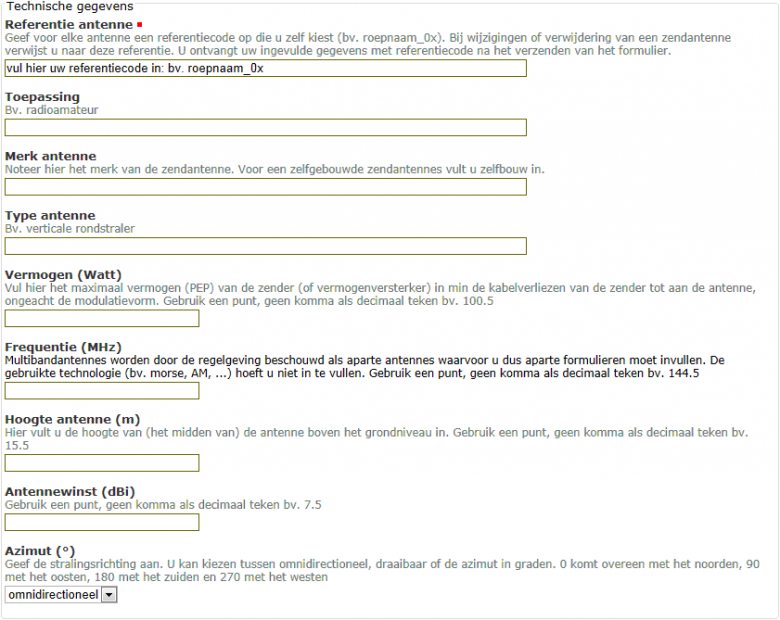

Données techniques :

Ici aussi il ne devrait pas y avoir de gros problèmes.

• Référence d'antenne : créez votre propre code de référence unique pour chaque antenne d'émission. Cette référence vous sera demandée dans le future pour apporter une modification ou supprimer une antenne. Utilisez un code de référence suffisamment explicite (par exemple ON5XYZ_Yagi_14MHz).
• Puissance : c'est la puissance d'émission PEP à l'antenne, donc en tenant compte des pertes dans les câbles.
• Fréquence : etant donné que les antennes multibandes sont considérées comme une antenne séparée pour chaque bande, il vous faudra à chaque fois introduire la fréquence correspondant à la bande concernée. (a traduire) Met frequentie bedoelt men natuurlijk frequentieband, niet letterlijk elke afzonderlijke frequentie (in welke stap zou dat moeten gebeuren: per Hz, per kHz, ...?).
• Gain d'antenne : ce dernier doit être mentionné en dBi ! Si vous ne disposez pas de cette information, il vous est toujours possible de l’évaluer en utilisant le logiciel de l’UBA : http://www.uba.be/sites/default/files/uploads/downloads/arh/ARH-Install.exe

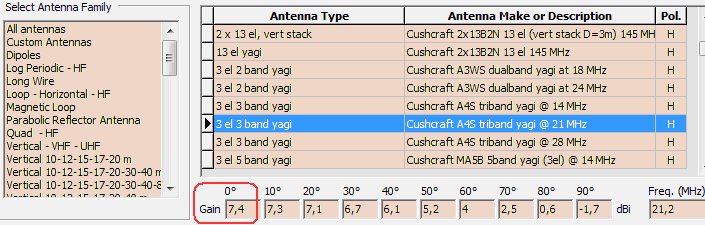

Après avoir lancé le programme ARH, allez sur l'onglet "Antenna data" (cliquer 3x "next") :

Vous y trouverez une large liste d'antennes avec fort probablement votre antenne. Pour les antennes multibandes, le gain est indiqué par bande.

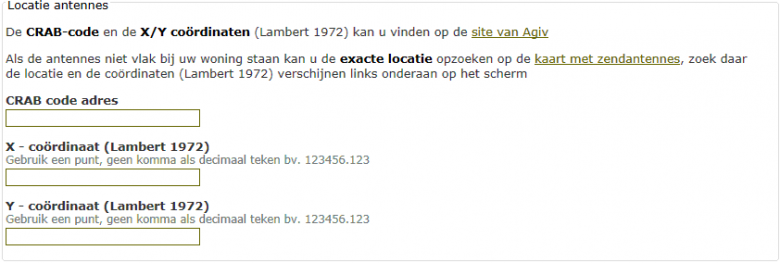

Localisation des antennes :

• Adresse CRAB code : il s'agit d'un code (Centraal Referentie Adressen Bestand) lié à votre adresse. Ce code peut facilement être trouvé sur le web-site suivant :

http://geo-vlaanderen.gisvlaanderen.be/Geo-Vlaanderen/geosjabloonnew/sjbasp/crab/crab.aspx
Choisissez d'abord la commune. Commencer à taper les premières lettres du nom de votre commune (à côté de “kies”) jusqu'à ce que votre commune apparaisse (à côté de “zoom”). Cliquer sur “kies”.

Sinon vous pouvez cliquer sur le triangle à gaude de “zoom” et choisir votre commune.
Procédez de la même manière pour choisir le nom de la rue et le numéro.
Le code CRAB correspondant à votre adresse apparaît :

• Coordonnée-X (Lambert 1972) et Coordonnée-Y (Lambert 1972) : si votre antenne est proche de votre maison, alors vous pouvez utiliser les coordonnées Lambert indiquées lors de la recherche du code CRAB :

Si l’antenne ne se trouve pas sur votre maison ou à proximité immédiate, alors il ne faut pas utiliser le code CRABE mais les coordonnées Lambert.
Pour cela vous pouvez vous rendre sur le site de l’IBPT : http://www.sites.bipt.be/

Il est possible de rechercher un site d'antennes déjà enregistré par l'IBPT, mais la chance que vous y soyez en tant que radioamateur est faible.
Il est donc plus facile de faire :

• Choisissez “Plan” en haut à droite.
• Avec la souris vous pouvez zoomer et recentrer la carte jusqu'à obtenir une vue détaillée de votre maison.
• Passez en vue “satellite” (en haut à droite).

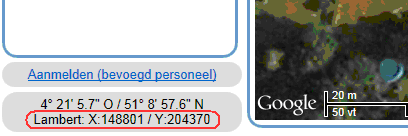

• Déplacez la souris au-dessus de votre site d'antenne et notez les coordonnées Lambert :

Foire aux questions (FAQ)

Tout cela semble assez compliqué, que dois-je faire ?
Vous ne savez pas si vous devez remplir le formulaire de notification, demander un certificat de conformité ou ne rien faire du tout ?
L'arbre de décision (organigramme) réalisé par Jacques, ON4AVJ, donne un aperçu clair des différentes possibilités.

A partir de quand ce règlement est-il en vigueur ?
Sauf indication contraire, les lois et les décrets entrent en vigueur 10 jours après leur publication au Journal officiel. L'amendement à VLAREM II a été publié dans le Journal Officiel le 21 mars 2012 et prend donc effet le 31 mars 2012.
Pour les antennes d'émission existantes, pour lesquelles un certificat de conformité est requis, le décret stipule que le certificat de conformité doit être obtenu au plus tard le 31-12-2015.

Je n'ai pas d'ordinateur ou pas d'internet ?
Si vous ne disposez pas d'un ordinateur avec accès à l'internet, vous pouvez demander un formulaire papier pour la ou les notifications ou effectuer la notification par téléphone. Vous pouvez le faire en appelant le 02 553 11 31.

Comment peut-on établir si le temps de d'émission est inférieur ou supérieur à 175 heures par an ?
Le "temps d'émission" doit être interprété littéralement. C'est donc le temps que vous effectif d’émission. Les temps passez dans votre shack à écouter les bandes ne doit pas être pris en compte.

J'ai une antenne multi-bandes que j'utilise sur 80m, 40m, 30m et 20m ?
Seules les antennes d'émission dans la gamme de fréquences 10 MHz à 10 GHz sont concernées par cette loi. Vous ne devez donc introduire une notification ou un dossier de conformité que pour une antenne émettant dans la bande de 30m et un autre pour la bande de 20m.

J'ai une antenne bidirectionnelle (par exemple un dipôle), quelle direction dois-je donner comme azimut ?
Indiquez comme azimut l'une des deux directions du faisceau principal et mentionnez au type qu'il s'agit d'une antenne bidirectionnelle (par exemple, un dipôle horizontal - bidirectionnel).

J'ai une antenne intérieure, puis-je prendre en compte l'atténuation des toits et/ou des murs lorsque je spécifie la puissance ?
Pour que la définition de la puissance utilisée reste la même pour tous, vous pouvez ne pas tenir compte de l'atténuation dans les toits et/ou les murs. Le type d'antenne peut inclure le fait qu'il s'agit d'une antenne intérieure (par exemple, antenne à plan de masse - intérieur).

Que se passe-t-il si le gain de l'antenne (dBi) est négatif ?
Pour les petites antennes (par rapport à la longueur d'onde), les pertes dans l'antenne peuvent être supérieures au gain par regroupement, ce qui rend le "gain" total inférieur à 0dBi. Dans ce cas, vous pouvez indiquer une valeur négative pour le gain. Le LNE a adapté le formulaire à notre question dans ce sens.

Dois-je remplir le début, la fin ou le milieu de la bande amateur concernée ?
Il est préférable de remplir le début de la bande amateur, c'est la manière habituelle. Pour les fréquences dans la gamme 10-400MHz et 2-10GHz, cela n'a aucune importance car la norme dans ces gammes est fixe (13,7V/m entre 10-400MHz et 30,7V/m entre 2-10GHz). Ce n'est que dans la gamme 400MHz-2GHz que la fréquence standard dépend de la fréquence (EV/m = 0,686 - √fMHz). Dans cette gamme, seules les bandes 70cm et 23cm sont incluses et dans les deux cas, la différence entre le début et la fin de la bande est négligeable :

• 70cm = 14.23V/m à 430MHz et 14.39V/m à 440MHz, soit une différence de 0.05dB
• 23cm = 24,16V/m à 1240MHz et 24,73V/m à 1300MHz, soit une différence de 0,1dB.

Pour quelles antennes dois-je remplir ce formulaire de notification ?
Vous devez remplir ce formulaire pour chaque antenne fixe dont le temps d’émission est limité à 175 heures par an, excepté :

• Les antennes ayant déjà reçu une attestation de conformité ou un avis de réception par l'IBPT selon l'ancienne règlementation nationale ("ancien dossier antenne")
• Les antennes émettant en dessous de 10 MHz ou au-dessus de 10 GHz.
• Les antennes mobiles.
• Les antennes temporaires (<14 jours).

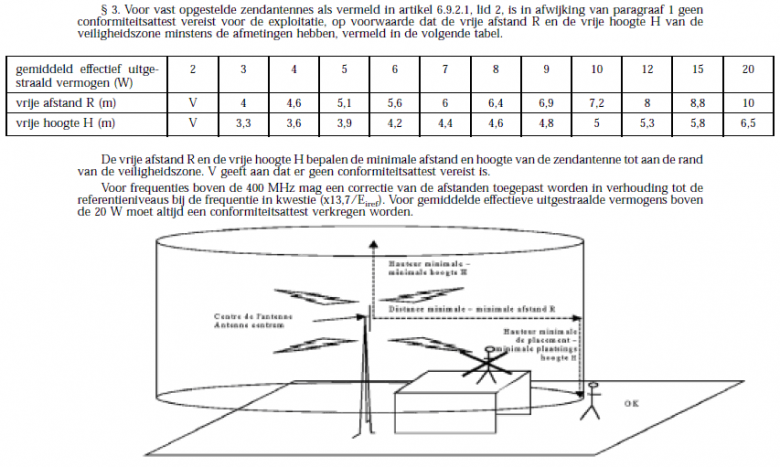

• Les antennes dont la puissance moyenne rayonnée (moyenne sur une période de 6 minutes) ne dépassent pas 20 W ERP et qui respectent les conditions décrites dans l'article 6.10.2.2. § 3 :

La puissance moyenne rayonnée dépend non seulement de la puissance d'émission mais aussi de l'antenne, des pertes dans les câbles, du type de modulation et du rapport d'émission/réception sur une période de 6 minutes. Le logiciel ARH peut vous aider à déterminer si vous remplissez les conditions requises.
Un exemple : avec une puissance de 100W, une antenne dipôle et une perte de 2dB dans le câble, lors d'un QSO en SSB (50% démission / 50% de réception) vous aurez une PAR moyenne de 6,3W. Lors d'un QSO en CW vous aurez dans les mêmes conditions une PAR moyenne de 15,8W.

Qu’en est-il des normes établies dans le décret du gouvernement flamand (19-11-2010) ?

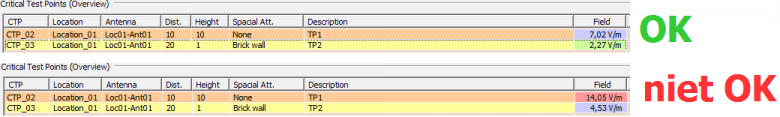

Les normes établies dans le décret du gouvernement flamand restent en vigueur pour toutes les antennes d'émission fixes émettant entre 10MHz et 10GHz. Le nouveau texte qui tient compte le temps d’émission (175 heures par an) ne change en rien ces normes. Comme, pour les radioamateurs, ces normes ne changent pas par rapport aux « anciennes normes nationales », vous pouvez utiliser le logiciel de l’UBA afin de déterminer si les normes sont respectées. Les champs au niveau des points critiques seront mentionnée dans l’onglet "Points de test critiques» du logiciel de l’UBA. Si aucune des valeurs apparaissent sur fond rouge, les normes ne sont pas dépassées :

Que faire si le temps de transmission d'une antenne fixe dépasse les 175 heures par an ?
Dans ce cas il faudra demander une attestation de conformité, sauf pour :

• Les antennes ayant déjà reçu une attestation de conformité selon l'ancienne règlementation nationale ("ancien dossier antenne").
• Les antennes émettant en dessous de 10 MHz ou au-dessus de 10 GHz.
• Les antennes mobiles.
• Les antennes temporaires (<14 jours).
• Les antennes dont la puissance moyenne rayonnée (moyenne sur une période de 6 minutes) ne dépassent pas 20 W ERP et qui respectent les conditions décrites dans l'article 6.10.2.2. § 3 (voir ci-dessus).

Pour ces exceptions il ne faut introduire ni demande de conformité ni notification.

Pour mes antennes d'émission actuelle Je dispose d’un certificat de l'IBPT et maintenant je voudrais rajouter une antenne d'émission au système existant ?
Le «statut» de vos antennes d'émission actuelles ne change pas.
Pour chaque antenne supplémentaire il faudra, selon du nombre d'heures d'émission par an, soit rentré une demande d'attestation de conformité, soit remplir une notification. Si les nouvelles antennes tombent dans les exceptions ci-dessous, il ne faudra rien faire :

• Les antennes ayant déjà reçu une attestation de conformité selon l'ancienne règlementation nationale ("ancien dossier antenne").
• Les antennes émettant en dessous de 10 MHz ou au-dessus de 10 GHz.
• Les antennes mobiles.
• Les antennes temporaires (<14 jours).
• Les antennes dont la puissance moyenne rayonnée (moyenne sur une période de 6 minutes) ne dépassent pas 20 W ERP et qui respectent les conditions décrites dans l'article 6.10.2.2. § 3 (voir ci-dessus).

Avez-vous encore des questions ?
Posez votre question à on7yd@uba.be. Le Groupe de travail SAR cherchera la réponse pour vous. Si c'est une question et sa réponse ne se trouvent pas dans cette FAQ, nous mettrons le FAQ à jour.
